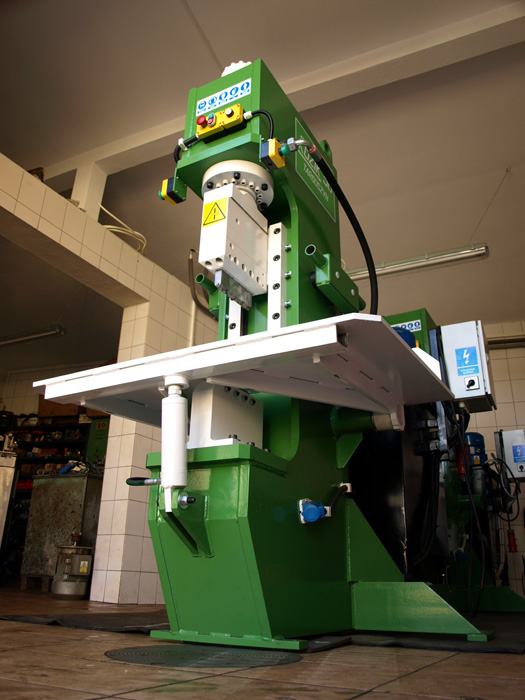

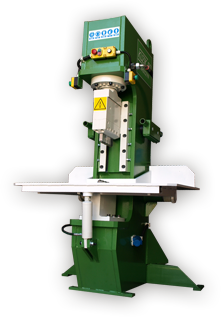

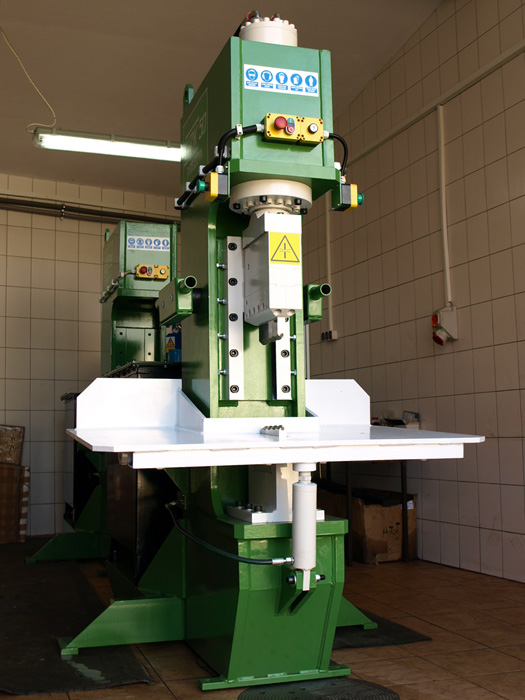

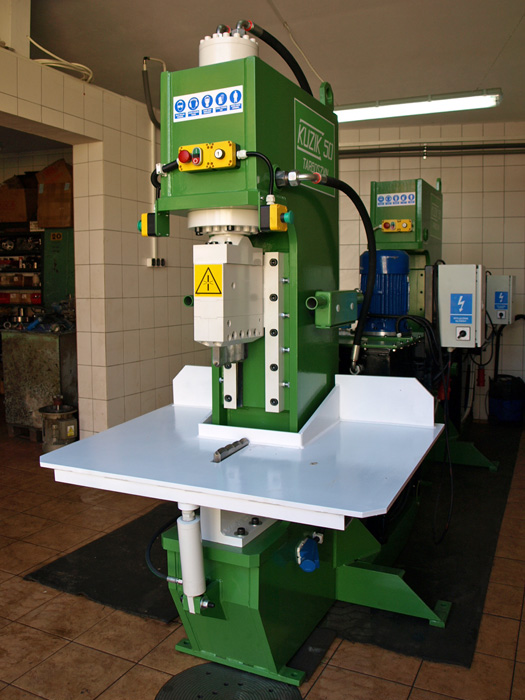

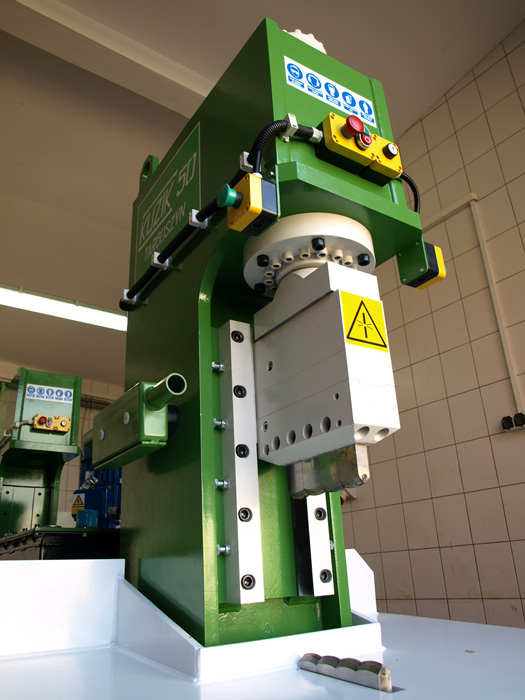

K50
KORPUS MASZYNY - jest spawaną konstrukcją z gatunkowych stali. Kręgosłup maszyny stanowi równoramienny HEB, który w połączeniu z płytami bocznymi oraz stalowymi zastrzałami daje nam niesamowite wytrzymałości na rozrywanie. Waga samego korpusu bez uzbrojenia to 2 T. Kształt korpusu umożliwia pracę w wygodnej pozycji.

SIŁOWNIK GŁÓWNY - zbudowany jest z grubościennej rury honowanej wewnątrz której pracuje stalowy tłok, osadzony jest na chromowanym tłoczysku (powierzchniowo hartowanym). Uszczelnienia tłokowe wytrzymują ciśnienie 800 bar, a uszczelnienia dławicy 400 bar.

ZASILACZ HYDRAULICZNY - ma kształt prostopadłościanu wewnątrz, którego montujemy pompę tłoczkową (osiową) o zmiennej wydajności. Istnieje również możliwość instalacji zespołu dwóch pomp. Pierwsza jest wtedy pompą łopatkowa o dużej wydajności, której ogromną zaletą jest duża żywotność oraz wyjątkowo cicha i niezawodna praca. Pompa druga, to pompa wysokociśnieniowa, robocza, pracująca na ciśnieniu 350 bar, będąca pompą tłoczkową o bardzo dobrych parametrach technicznych.

Budowa hydraulicznego układu rozdziału cieczy, to prosty układ zaworów sterujących przepływem cieczy z wykorzystaniem zjawiska dyferencji. Układ posiada trzy punkty filtracji oleju, dwa filtry ssące o dokładności filtrowania 40 mikronów oraz filtr dokładnego oczyszczania zlewowy o filtracji cieczy 6 mikronów.



Podzespoły użyte do budowy urządzenia mają zamienniki dostępne na całym świecie. Wielkim plusem zasilacza jest jego szczelna i zamknięta budowa, w której schowane są wszystkie elementy. Ściany i pokrywy zbiornika stanowią osłonę przed układami pracującymi pod bardzo wysokim ciśnieniem, co znacznie zwiększa bezpieczeństwo ludzi. Media w układzie, to oleje najwyższej klasy o bardzo dobrych właściwościach smarnych, dużej lepkości, zawierające środki antystarzeniowe pozwalające na kilka krotnie dłuższą pracę. Cały zbiornik zamocowany jest na gumowych poduszkach, umożliwiając jego amortyzację.

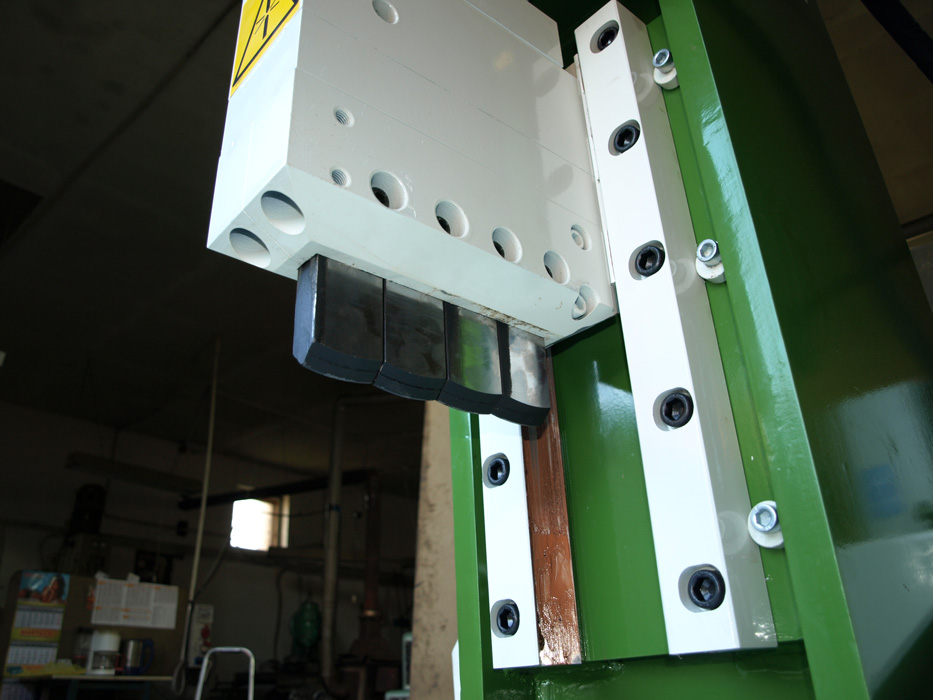

GŁOWICA GÓRNA - wykonana z wysokostopowych materiałów stanowi element roboczy ruchomej części maszyny. Obsadzone w niej noże zakończone są ostrzem wykonanym z płytki widiowej. Każdy z tych noży jest ruchomy i indywidualnie układa się do kształtu ciętego materiału.

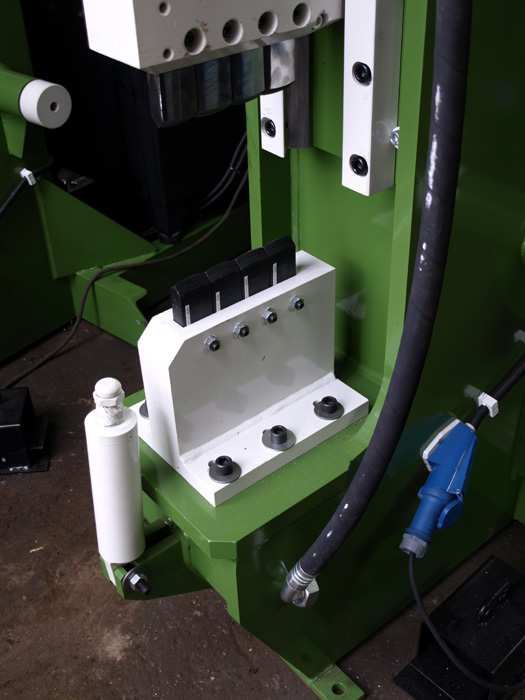

GŁOWICA DOLNA - w swoim uchwycie posiada stałe noże, których oporem jest płytka hartowana, którą można ustawiać w dwóch położeniach. Głowica ta ma możliwość regulacji zbieżności noży obu głowic. Sposób mocowania noży uniemożliwia założenie ich bez dokładnego wyczyszczenia dolnej kasety.

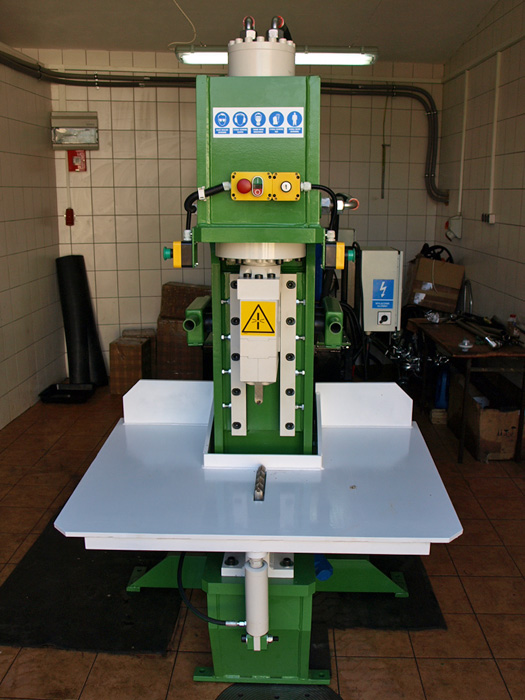

STÓŁ ROBOCZY - jest wykonany z trudnościeralnej blachy wzmocnionej wspornikami. Jego górna płaszczyzna ograniczona jest płytami oporowymi zabezpieczające korpus maszyny. Cały element mocowany jest na dwóch elastycznych zawiasach. Czopy mocowania stołu są wsuwane w tulejach wspawanych do korpusu maszyny .Taki sposób mocowania pozwala na bardzo szybką naprawę w przypadku urwania śruby mocującej lub szybkiej regulacji luzów wynikłych w czasie eksploatacji. Siłownik stołu umocowany jest w przedniej środkowej części stołu. W tłoczysku siłownika pomocniczego znajduje się śruba pozwalająca na regulacje wysokości stołu.

INSTALACJA ELEKTRYCZNA - składa się z silnika elektrycznego , szafy sterowniczej oraz nożnego włącznika sterującego. Urządzenie zasilane jest napięciem 400 V, napięcie sterowania 24V. Czasowy układ sterowania umożliwia kilkustopniowy ruch głowicy. Manualny układ sterowania pozwala zatrzymać głowicę w każdej pozycji. Elektryczne sterowanie stołu pozwala na jego opuszczenie bez włączania silnika elektrycznego.
INFORMACJE TECHNICZNE - K50
Nacisk:62 T
Ciśnienie robocze:350 bar
Liczba noży górnych:od 4 do 6 w zależności od zamówienia
Liczba noży dolnych:od 4 do 6 w zależności od zamówienia
Skok siłownika:od 280 do 300 mm w zależności od zamówienia
Wymiary stołu:1125 x 900 mm
Wydajność pompy:125 l/mim
Moc silnika:7,5 kW
Poj. zbiornika oleju:250 l
Zasilanie:400 V
Częstotliwość:50 Hz
Ciężar całkowity:2,6 T
Okres gwarancyjny:24 miesiące
Natężenie hałasu:65 dB
Okres bez wymiany oleju:60 miesięcy
Maszyna posiada certyfikat CE
